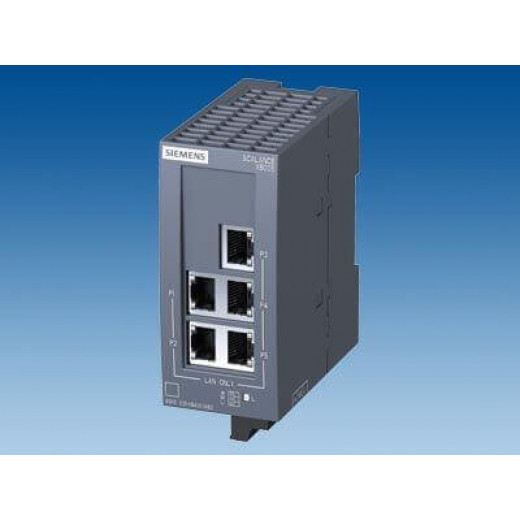

6GK5005-0BA00-1AB2

SCALANCE XB005 НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С, С 5 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45, ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ.

Бюджетный коммутатор начального уровня.

Легкий, компактный пластиковый корпус.

Автоопределение типа кабеля.

Автоопределение скорости и дуплекса.

Обзор 6GK50050BA001AB2:

• Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 для построения линейных и звездообразных структур Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
• Подключение станций и сетей через электрические или оптические порты.
• Компактные корпуса для монтажа на стандартную профильную шину в шкафу управления или коробке.
• 5 или 8 x электрических портов RJ45 10/100 Мбит/с.
• 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного мультимодового кабеля длиной до 3 км.
• 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного одномодового кабеля длиной до 26 км.
• Наличие диагностических светодиодов (наличие питания, состояние системы связи, обмен данными).
• Подключение сетевых кабелей с фронтальной стороны корпуса.
• Подключение питания с нижней стороны корпуса.
• Автоматическая настройка на скорость обмена данными в сети (10/100 Мбит/с), автоматическая кроссировка подключаемых кабелей.

Область применения 6GK5005-0BA00-1AB2:

• Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 позволяют создавать рентабельные решения по построению небольших линейных или звездообразных структур коммутируемых сетей на уровне производственных машин или приборов.
• Компактный корпус для монтажа на стандартную профильную шину.

Версии приборов

SCALANCE XB005 и SCALANCE XB008

• Для построения электрических сетей Industrial Ethernet с линейной или звездообразной топологией.
• Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
• 5 или 8 электрических портов RJ45 10/100 Мбит/с.

SCALANCE XB004-1 и SCALANCE XB004-1LD

• Для построения электрических и оптических сетей Industrial Ethernet с линейной или звездообразной топологией.
• Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
• 4 электрических порта RJ45 10/100 Мбит/с и 1 оптический порт SC 100 Мбит/с для подключения стеклянного оптического мультимодового/ одномодового кабеля.

Промышленные сети SIMATIC NET 6GK5005-0BA00-1AB2

Промышленные сетевые решения от фирмы SIEMENS 6GK5005-0BA00-1AB2 основываются на принятых по всему миру организациями международных стандартов по передачи информации:

• PROFIBUS - стандарт для сетей полевого уровня;
• PROFINET - созданный недавно, открытый стандарт связи;
• IWLAN – модули для беспроводной связи в промышленном масштабе;
• Industrial Ethernet - наиболее популярный протокол мирового уровня;
• SINAUT ST7 – контрольмониторинг с помощью сетей Simatic S7;
• AS-Interface - стандарт связи между приводами и датчикам;
• EIB/KNX - техническая сеть для полноценной автоматизации зданий.

Семейство коммуникационных сетей промышленного применения 6GK5005-0BA00-1AB2 от СИМЕНС создано для выполнения задач автоматического управления на производстве разной сложности.

Линейка включает в себя различные типы устройств: персональные компьютеры, контроллеры программируемые, станции рабочие и рабочие станции.
