6GK1503-3CD00

Компоненты оптических сетей PROFIBUS.

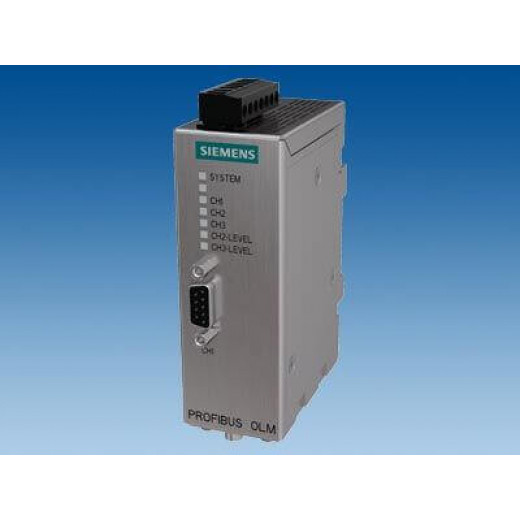

Оптические каналы связи PROFIBUS могут создаваться на основе пластиковых, PCF и стеклянных оптоволоконных кабелей. Построение сети выполняется с помощью модулей OBT (Optical Bus Terminal) или OLM (Optical Link Module). Оба модуля обеспечивают двунаправленный обмен данными между электрическими (RS 485) и оптическими каналами связи PROFIBUS.

Модули ОВТ позволяют создавать линейные сетевые структуры на основе пластиковых или PCF кабелей. Он снабжен одним встроенным электрическим (RS485) и двумя оптическими симплексными портами, аналогичными по своим техническим характеристикам встроенным оптическим портам коммуникационных процессоров CP 342-5 FO, CP 5613 FO, а также интерфейсных модулей IM 151-1 FO, IM 151-7 CPU FO и других. При использовании пластикового оптического кабеля расстояние между двумя соседними станциями может достигать 50 м. При использовании PCF кабеля – 300 м.

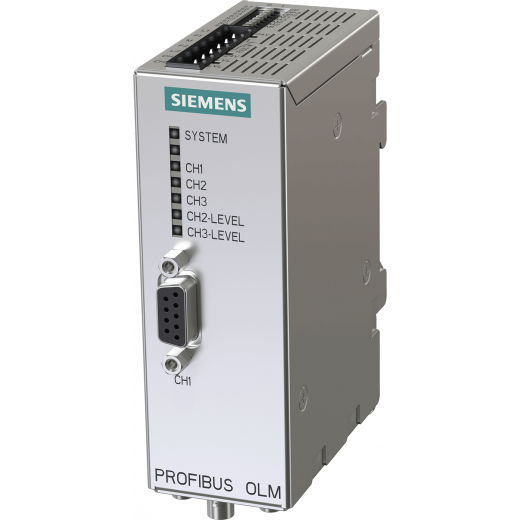

Модули OLM позволяют создавать сети с линейной, звездообразной и кольцевой топологией. Каждый модуль OLM оснащен одним встроенным электрическим (RS485), одним или двумя оптическими (BFOC) интерфейсами. В зависимости от типа модуля OLM его оптические порты могут быть рассчитаны на работу:

• с пластиковыми кабелями длиной до 80 м или PCF кабелями длиной до 400 м,

• со стеклянными мультимодовомыми кабелями длиной до 3 км или со стеклянными одномодовыми кабелями длиной до 15 км.

В кольцевых структурах допускается последовательное соединение до 122 модулей OLM. К электрическому (RS485) порту модуля OLM может подключаться до 32 сетевых станций.

Промышленные сети SIMATIC NET 6GK1503-3CD00

Промышленные сетевые решения от фирмы СИМЕНС 6GK1503-3CD00 основываются на принятых по всему миру предприятиями международных стандартов по обмену данными:

• Industrial Ethernet - Ethernet для применения в промышленности;
• AS-Interface - стандарт коммуникации между датчиками и проводами;
• PROFIBUS - стандарт для сетей полевого масштаба;
• EIB/KNX - техническая система для полноценной автоматизации зданий;
• PROFINET - внедренный недавно, открытый стандарт коммуникации;
• SINAUT ST7 – мониторинг, контроль при помощи сетей Simatic S7;
• IWLAN – модули для беспроводной коммуникации в производственном масштабе.

Линейка включает в себя различные типы приборов: станции рабочие, контроллеры программируемые, рабочие станции и персональные компьютеры.

Серия коммуникационных сетей промышленного назначения 6GK1503-3CD00 от SIEMENS создано для выполнения задач автоматического управления на производстве любой сложности.
