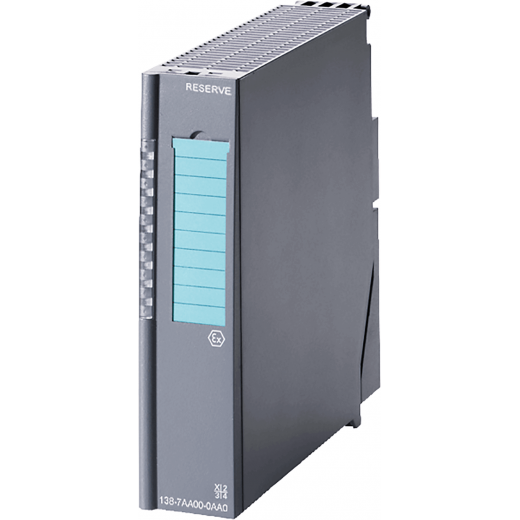

6ES7138-7AA00-0AA0

Обзор 6ES71387AA000AA0

• Для подключения к обычной сети PROFIBUS используется один интерфейсный модуль IM 152, устанавливаемый на терминальный блок TM-IM/EM. Для подключения к резервированной сети используется два интерфейсных модуля IM 152, которые устанавливаются на один терминальный блок TM-IM/IM. Терминальные блоки должны заказываться отдельно.
• Интерфейсный модуль IM 152:
  • связывает станцию ET 200iSP с сетью PROFIBUS DP
  • обеспечивает временное сохранение данных, поступающих от электронных модулей ввода и выдаваемых на электронные модули вывода
  • позволяет устанавливать PROFIBUS адрес станции ET 200iSP
  • оснащен слотом для установки микро карты памяти MMC
  • позволяет производить обновление микропрограмм через PROFIBUS DP или с помощью микро карты памяти MMC
• Отключение входного напряжения =24 В, подводимого к терминальному модулю TM-PS, приводит и к отключению питания интерфейсного модуля IM 152.
• Максимальное адресное пространство: 244 байт на ввод и 244 байт на вывод.

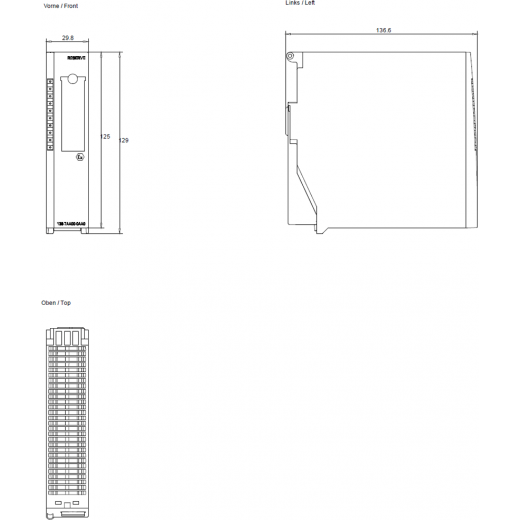

Дизайн 6ES7138-7AA00-0AA0

Один или два интерфейсных модуля IM152 устанавливается соответственно на терминальный блок TM-IM/EM или TM-IM/IM. Терминальные модули заказываются отдельно. TM-IM/EM или TM-IM/IM устанавливаются следом за терминальным модулем блока питания.

Установка PROFIBUS адреса станции выполняется с помощью DIP-переключателей, расположенных на фронтальной панели модуля IM152 и закрытых прозрачной крышкой.

Подключение станции к сети PROFIBUS DP выполняется через 9-полючное гнездо соединителя D-типа. Терминальный модуль TM-IM/EM оснащен одним, терминальный модуль TM-IM/IM – двумя такими гнездами.

Кабель PROFIBUS, подключаемый к станции ET 200iSP, должен оснащаться штекером 6ES7 972-0DA60-0XA0!

В последней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0).

Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.

Функции 6ES71387AA000AA0

IM 152 обеспечивает автономный обмен данными станции ET 200iSP с ведущим DP устройством. Скорость передачи данных может достигать 1,5 Мбит/с. Непосредственно к станции подводится сеть PROFIBUS RS 485-IS.

Дополнительно модуль поддерживает:

• присвоение передаваемым данным отметок даты и времени
• передачу идентификационных данных
• установку PROFIBUS адреса станции с помощью встроенных DIP-переключателей

Специальные продукты: SCALANCE M/W; SINAUT 6ES7138-7AA00-0AA0

Специальные модули фирмы SIEMENS 6ES7138-7AA00-0AA0 используются для построения звездообразных и линейных структур Industrial Ethernet, которые поддерживают метод коммутируемых сетей.

Функциональные возможности специальных модулей SIEMENS 6ES7138-7AA00-0AA0:

• Функция программирования выполнения обмена только между зарегистрированными и автоматизированными приборами, на которых установлена защита от: перегрузки системы связи, потери данных, ошибки оператора;
• Возможность смены элементов без выполнения дополнительных настроек сети, возможность автосохранения информации и настроек на блоке памяти прибора;
• Отсутствие необходимости в проведении дополнительных настроек приложений, станций и сети;
• Возможность применения паролей данных, используемые для защиты от несанкционированного доступа и шпионажа;
• Функция применения различных типов коммуникационного протокола без потери функциональных особенностей прибора;
• Возможность дистанционных диагностики, программирования и настройки прибора;
• Безопасность обмена информацией между контроллерами;
• Построение звездообразных и линейных систем Industrial Ethernet;

  Простота настройки, использования и установки, отсутствие специальной подготовки для работы с устройством.
